序言
醫院吊頂工程處于醫院建設項目的后期階段，是醫院建筑室內設計的面子工程，其施工質量直接影響醫院設計的最終呈現效果。本文以濟寧市第一人民醫院西院區醫療綜合樓的精裝修吊頂工程為例，分析吊頂施工過程的常見問題及原因，并針對常見吊頂問題提出了行之有效的解決方案。
濟寧市第一人民醫院始建于1896年，為國家首批三級甲等醫院。醫院分總院區、東院區和西院區三個院區，采取“一院三區、一體兩翼、同質發展”的運行模式。
2018年8月西院區順利投入運營，主要建筑醫療綜合樓建筑面積11.95萬平方米，地下2層、地上16層，設置門診、急診、醫技和病房，設計床位1000張。
該項目按照三星級綠色醫院標準建設，采用了BIM（建筑信息模型）技術、屋面太陽能、導光管照明、地源熱泵、雨水回收等一系列節能降耗的綠色環保技術。
▲ 濟寧市第一人民醫院西院醫療綜合樓
醫院建筑精裝修工程就區域可分為門診大廳、走廊、診室、病房、衛生間等區域；就立體空間而言可分為地面、墻面和吊頂。地面和墻面工程一般相對獨立，與其他專業關聯性較少；吊頂內各專業管線眾多，吊頂工程的順利實施得益于吊頂內管線的合理布局與安裝。
醫院吊頂工程常見的三大問題
1、吊頂高度不能滿足設計和使用要求
醫院建筑是公共建筑的典型代表，人員相對集中，吊頂高度如果太低，會給人很大的壓抑感。而醫院建筑在吊頂施工過程中會出現達不到標高的情況，例如醫療主街、病房走廊等公共區域。某些公共區域吊頂造型復雜，對標高的要求更高。

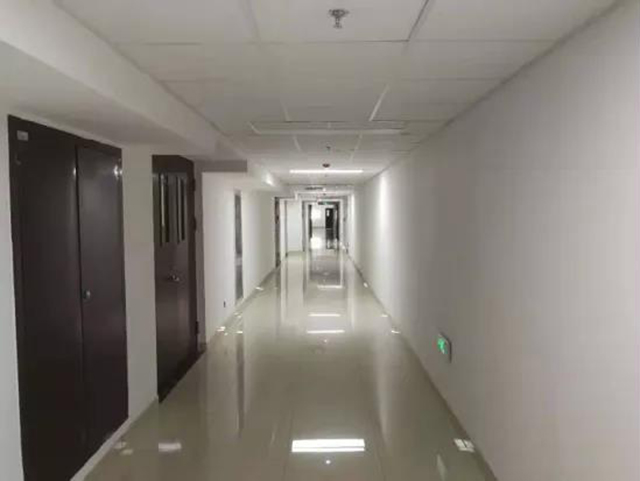

▲ 走廊吊頂達不到標高
2、依附于吊頂上的各種末端布局不合理
吊頂各種末端布局不合理常表現為：公共走廊噴淋、煙感不在一條直線上或者間距不一致，筒燈底殼較長無法嵌入安裝，消防排煙風口硬連接安裝低于吊頂高度，房間內燈具或風口安裝位置與吊頂分割不協調。

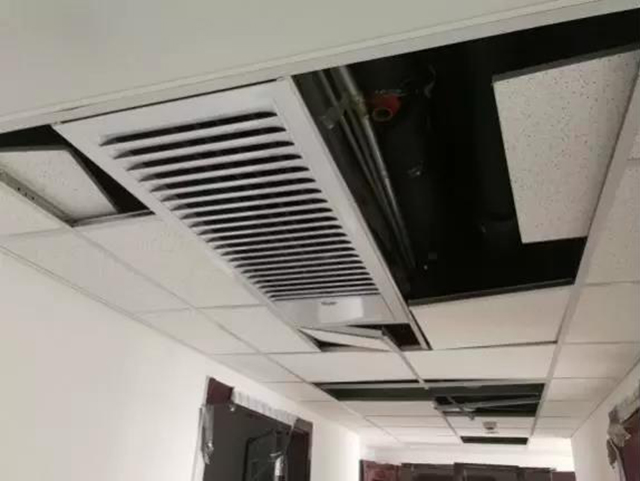

▲消防排煙風口硬連接安裝低于吊頂

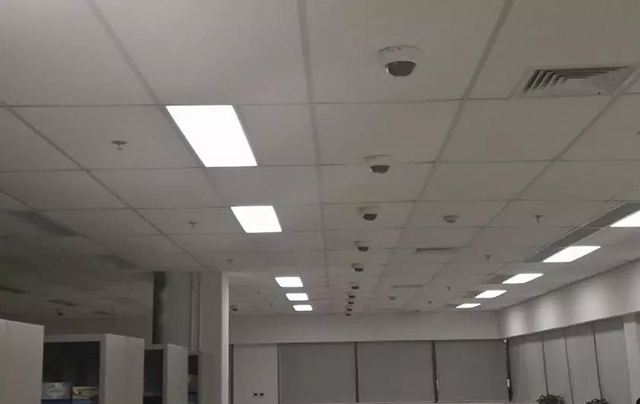

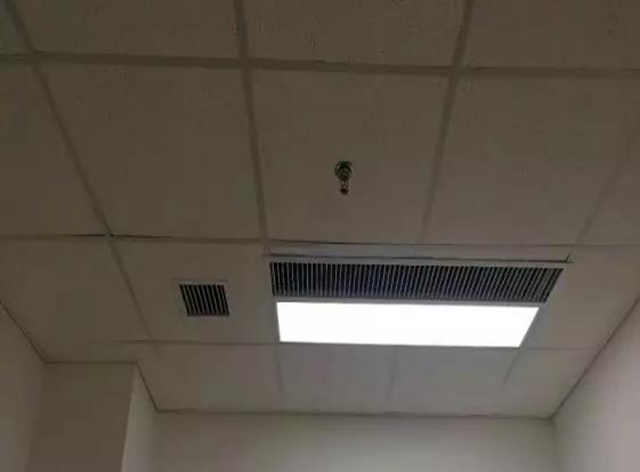

▲燈具和出風口在房間內不居中
3、吊頂安裝末端后造成材料變形
以礦棉板、巖棉板為吊頂材料的走廊或者房間，安裝了消防喇叭、監控設備后，常因重量問題造成吊頂材料變形。
▲ 吊頂材料變形
吊頂工程常見問題的原因分析
1、吊頂內管線眾多
醫院吊頂管線眾多，主要有橋架（強電、弱電），有些工程還專門給通信運營商增加了通信弱電橋架，空調水管（供水、回水、冷凝水），消防水管（噴淋、消火栓），生活水管（冷水、熱水），醫療氣體管（正壓、負壓、氧氣），風管（排煙、新風、排風）等各專業管線；同時有水管線和風管外面還有橡塑等保溫層，也無形中占據了吊頂空間。
2、管線安裝未遵循避讓原則
一些安裝人員安裝管線不遵循避讓原則，吊頂過程應遵循如下原則：常溫管線避讓有溫差變化的管線，電氣管線避讓給水管線，有壓管線避讓無壓管線，細管避讓粗管。
3、管線安裝沒有整體排布方案或未做樣板
各專業管線施工隨意性太強、不講究施工工序，施工單位往往有“誰先施工誰占據主動權”的思想，結果造成吊頂內空間浪費嚴重、布局不合理，給后期安裝單位增加施工難度。
4、吊頂選材本身特性的限制
為方便后期檢修，一般在病區走廊、診室或醫護辦公用房等區域，大多選用礦棉板為吊頂材料，但是該材料也有弊端，比如容易受潮變形、管線漏水浸泡后出現水漬，安裝攝像頭或者消防喇叭后易變形。
吊頂與管線施工沖突解決方案
在吊頂施工過程中常發現由于某個施工單位的管線影響，吊頂高度達不到設計要求。精裝施工單位往往就會把問題拋給建設單位解決，一般解決方案主要有兩種：
一是降低吊頂標高，二是安裝單位拆除重建。這樣既拖延了工期又產生了不必要的拆除費用。如何才能最大限度地避免這樣的問題，現提供以下三點解決方案。
1、采取設計總承包模式
現實工作中常常出現二次深化設計與原設計脫節的現象，在工期和經濟上給建設單位帶來不必要的損失。本項目精裝修過程中也出現過類似問題，如空調出風口由方形改為條形，給后期材料認價和施工對接帶來不必要的麻煩。
所謂設計總承包是指建設單位將項目設計管理及技術協調工作委托給一家設計單位、由該設計單位根據建設單位要求全面負責管理整個項目的設計工作，承擔主要設計任務，全面指導和協調專項設計單位開展工作，向建設單位負全部設計責任，形成一個完整的、嚴密的設計管理體系。
設計總承包有利于設計單位對所有設計圖紙的集中把控，各專業圖紙在出圖之前都要經設計總承包單位聯合會審、復核，把存在問題化解在設計階段，有效避免了精裝天花設計與原設計不銜接導致的一系列問題。
2、采取施工總承包模式
目前在醫療項目建設過程中，土建、給排水、消防、強電安裝等工程一般由總包方來施工；空調、智能化、精裝修、幕墻等工程一般由建設單位另外分包，分包單位與建設單位直接簽訂，勢必會造成分包單位與總承包單位配合不到位，現場施工扯皮推諉的現象時有發生。如吊頂內管線施工互不相讓，最后導致達不到理想吊頂標高。
所謂施工總承包是指施工項目的承包人將所有的施工任務交付給具有相應資質的總承包單位。施工總承包要求建設單位在招標前要準備好相關圖紙，將全部工程納入招標范圍。
這不僅有利于建設單位早期對工程造價的把握，更有利于施工進度、質量的控制。比如本項目中總承包方在吊頂內采取聯合支架，將空調、消防管線，強弱電橋架統一布置，既節約了空間又節省了造價，還保證了合理的吊頂高度。
3、采用BIM技術對吊頂內管線優化排布
BIM，即建筑信息模型，是以建筑工程項目的各相相關數據作為模型的基礎，進行建筑模型的建立，它具有可視化、協調性、模擬性、優化性、可出圖形、一體化性、參數化性、信息完備等八大特點，最終目的是要使整個工程在設計、施工及應用等各個階段都能實現全生命周期管理。BIM技術對屋面、樓層走廊吊頂、設備機房（消防泵房、空調機房）等區域管線排布、交叉和避讓提供了極大的技術支持，給建設工程帶來了一場技術革命。

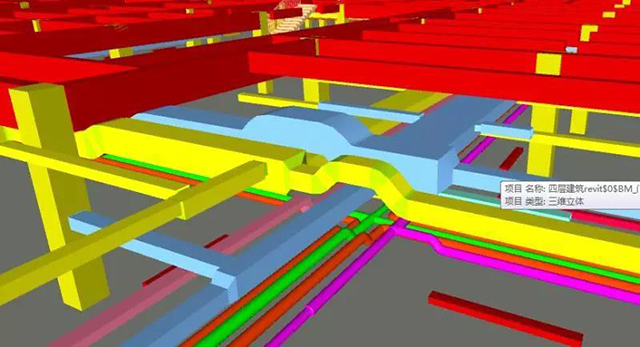

▲ 吊頂立體圖

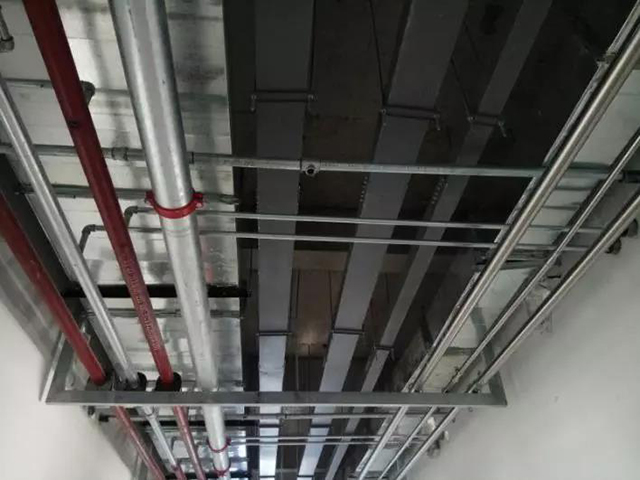

▲ 吊頂實景圖
本工程利用BIM技術對吊頂內管線、橋架、風管及結構進行模擬碰撞檢查，對出現問題及時進行了調整，有效解決了走廊吊頂標高問題。該工程由于采用了BIM技術排布，走廊吊頂高度比一期工程普遍提高了150mm。
對于BIM技術排布后仍然無法解決的問題，可以進行提前干預。比如說對管線密集無法固定吊筋的可以考慮加裝吊頂轉換層；對體積較大的新風或者排煙風管在保證截面積不變的情況下拉伸處理、或者對部分不常用有壓管線局部移入房間處理，前提是征得設計單位的復核認可。
吊頂工程日常管理做好四件事
精裝修吊頂工程是精裝工作中難度最大，和其他專業交叉配合最多的工程。作為建設單位管理人員，在吊頂工程的日常管理方面要做好以下四點工作。
1、重視圖紙會審工作
各施工單位提前熟悉精裝吊頂圖紙的關鍵位置，邀請各專業技術人員參加精裝圖紙的會審工作，對管線的影響因素進行事前或事中控制。
2、組織精裝修單位盡早進入施工現場
對吊頂標高要提前彈線，給安裝單位做好現場提醒。
3、不定期召開現場協調會
不定期的現場協調會，有助于及時分析施工中遇到的問題，及時采取解決措施。
4、管理精細化、時效化
醫院吊頂施工管理要精細化，要充分發揮監理單位和建設單位現場管理人員作用，明確分工、責任到人。只有這樣才能盡最大限度的避免所述問題的出現，才能讓醫院建筑精裝修工程施工效果滿足設計要求。
文章來源：第20屆全國醫院建設大會暨中國國際醫院建設、裝備及管理展覽會“醫院環境藝術設計與材料應用論壇”。
嘉賓介紹：王炳智 濟寧市第一人民醫院基建部副主任
